Технологии 3D-печати или аддитивного производства обрели популярность совсем недавно, хотя первые методы появились на свет еще в середине 80-х годов прошлого века. Назначение 3D-принтеров для многих людей до сих пор остается загадкой, хотя ничего сложного на самом деле нет: это самые настоящие автоматизированные фабрики, способные самостоятельно производить изделия практически любой формы.
3D-принтеры применяются для самых разных задач. Изначально технологии 3D-печати получили название «быстрое прототипирование» и использовались, как можно догадаться, для изготовления прототипов и макетов. Нынешние, усовершенствованные технологии и материалы позволяют печатать уже не просто макеты, а вполне функциональные изделия, пригодные для повседневной эксплуатации: титановые имплантаты и лопатки газовых турбин, пластиковые игрушки, сувениры и корпуса бытовых приборов и гаджетов, керамическую посуду и даже бетонные строительные конструкции. Главным преимуществом 3D-печати над традиционными производственными технологиями считается принцип «прямого производства»: готовые изделия печатаются напрямую с цифровых моделей, в то время как для того же литья под давлением необходимо сначала изготовить дорогостоящую оснастку.
Принцип работы
Методов 3D-печати великое множество, но всех их объединяет общий принцип обработки цифровых моделей: для того чтобы 3D-принтер мог разобраться со сложной трехмерной структурой, цифровая модель разделяется на поперечные срезы, толщина каждого из которых соответствует толщине одного слоя. Представьте себе стопку бумаги, где каждый лист выполняет роль печатного слоя: если каждый лист вырезать по индивидуальному шаблону и вновь сложить в стопку, то получится трехмерный объект заданной формы. Собственно, именно так, вырезая и склеивая листы бумаги, работают 3D-принтеры по технологии LOM, выпускаемые компанией Mcor.
Разница же заключается в методах изготовления слоев и используемых материалах. Так, в стереолитографии (SLA) применяются жидкие фотополимерные смолы, отверждаемые лазером, а в селективном лазерном спекании (SLS) те же лазеры используются для спекания частиц различных порошков – металлических, полимерных или керамических. Самое же широкое распространение получила технология «моделирования методом послойного наплавления», известная под аббревиатурами «FD» и «FFF». Популярность этого метода объясняется простотой и дешевизной как самих печатающих устройств, так и расходных материалов. В качестве сырья используются всевозможные пластики и композиты на полимерной основе, а FDM-принтеры представляют собой максимально упрощенные станки с числовым программным управлением.

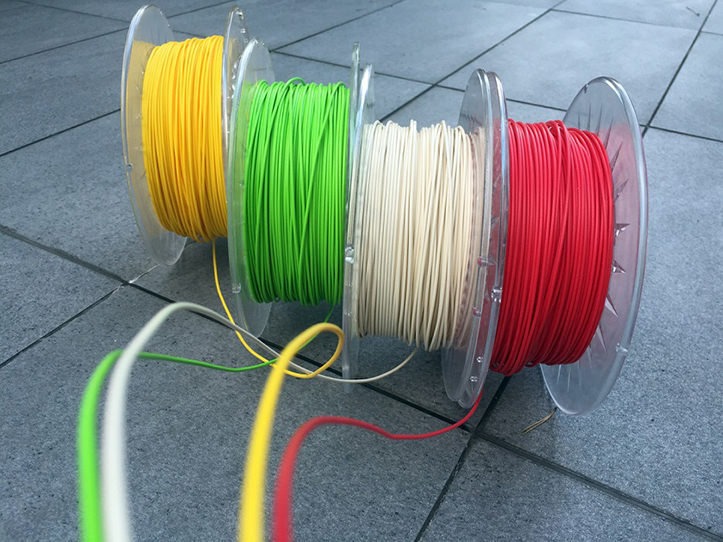

В качестве материала используется тонкая пластиковая нить или «филамент», а роль печатающей головки играет «экструдер», состоящий из простого зубчатого механизма, проталкивающего пластиковый пруток в разогретую трубку («хотэнд») и выдавливающего расплавленный пластик через сопло. Расплавленной нитью можно вычерчивать один слой за другим, пока не образуется трехмерная физическая модель. Необходимо лишь устройство, которое будет приводить головку в движение по заданному алгоритму.

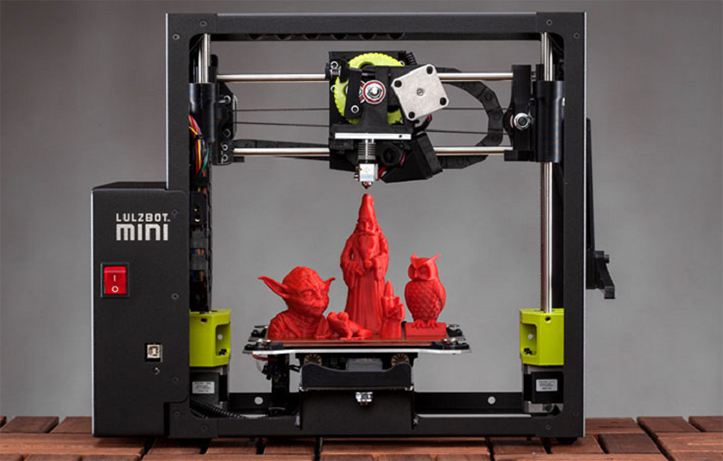

Это устройство и называется 3D-принтером. Простейшие настольные 3D-принтеры состоят из шасси, служащего основой для направляющих, по которым передвигается печатающая головка и/или платформа, на которой выполняется построение. В обычном офисном принтере, печатающем на листе бумаги, необходима возможность позиционирования в двух измерениях: как правило, головка движется из стороны в сторону, а сам лист бумаги постепенно протягивается, строка за строкой. Если же мы строим трехмерную модель, то необходимо добавить и третье измерение в механизм позиционирования – так, чтобы можно было ориентироваться не только по ширине и длине, но и по высоте.

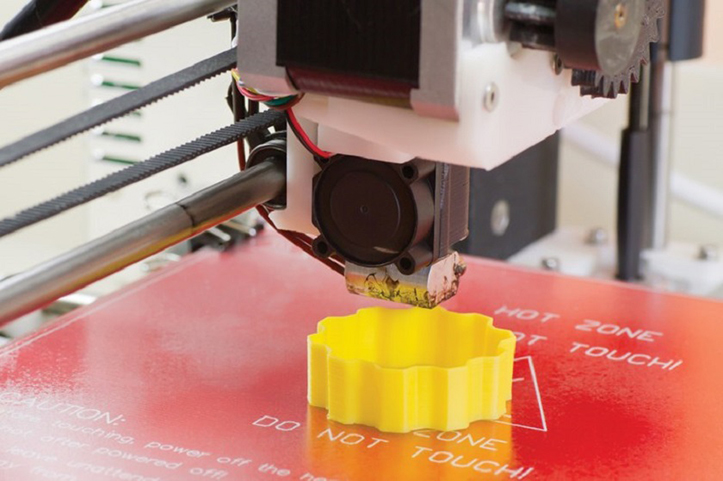

Головка и платформа устанавливаются на направляющие и приводятся в движение электромоторами. Порядок работы электромоторов, определяющий движение головки и подачу материала, закладывается в специальный программный код (т.н. G-код). Код вырабатывается автоматически с помощью специальных программ, называемых «слайсерами»: такие приложения берут нарисованные в графических редакторах трехмерные виртуальные модели, а затем разделяют их на слои и конвертируют каждый слой в серию команд, необходимых для построения физического аналога. Головка постепенно вычерчивает каждый слой, выдавливая расплавленный пластик на платформу или нанесенные ранее слои. После окончания слоя головка поднимается (или, наоборот, платформа опускается) на высоту одного слоя, и процесс начинается заново, только с использованием очередного шаблона.
Как правило, толщина нити и самих слоев составляет доли миллиметра: типичный диаметр сопла варьируется от 0,3 до 0,8 мм, тогда как толщина слоя составляет от 50 до 300 микрон. Для сравнения, толщина человеческого волоса колеблется в пределах 80-100 микрон. Очевидно, что печать тонкой нитью занимает достаточно долгое время. Действительно, типичный производственный цикл с легкостью может измеряться часами, а то и превышать сутки: здесь все зависит от выбранного диаметра сопла, толщины индивидуальных слоев и габаритов самого изделия. Чем выше толщина нити и слоев, тем меньше времени уйдет на печать, но и качество поверхностей будет ниже.
Расходные материалы
Одним из самых привлекательных факторов FDM-печати остается огромное разнообразие относительно недорогих расходных материалов. Два наиболее популярных пластика АБС(акрилонитрилбутадиенстирол) и ПЛА (полилактид). С первым вариантом знакомы абсолютно все из нас – это наиболее широко используемый промышленный пластик, из которого изготовлена ваша любимая кофемолка, шариковая ручка, защитный кожух смартфона и множество других бытовых вещей. Второй же представляет собой экологичную альтернативу, будучи органическим, биоразлагаемым полимером, изготавливаемым из кукурузы или сахарного тростника. Пусть ПЛА и не так долговечен, его можно смело выбрасывать в мусор, так как под воздействием среды через несколько месяцев полилактид превратится в безвредный компост.
Но при желании можно печатать и другими материалами: такими популярными термопластами, как поликарбонаты и нейлон. Филамент можно даже изготавливать в домашних условиях, используя в качестве сырья пустые контейнеры из ПЭТФ: из этого материала изготавливаются бутылки для газированной воды и пива.

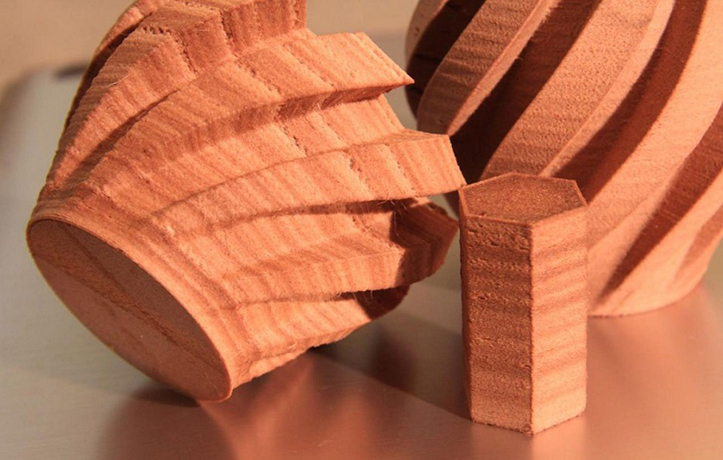

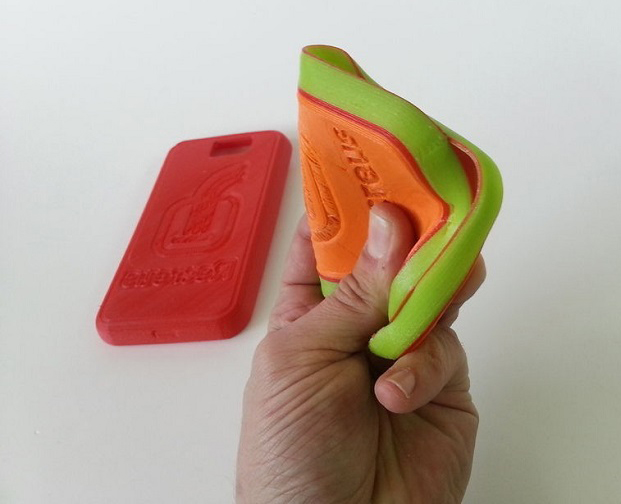

Существуют и эластичные варианты, имитирующие резину – такие, как NinjaFlex. А если «пластиковый» образ вам не по душе, то можно попробовать композиты на основе ПЛА с добавлением различных наполнителей: песчаника, металлической пыли и даже древесины. Конечно же, физические и механические характеристики таких композитов несравнимы с настоящим камнем или сталью, но если вместо внешнего сходства вам необходима именно прочность и износоустойчивость, то всегда можно попробовать специальные композиты, армированные углеволокном.
Остается лишь выбрать 3D-принтер по душе, что может быть нелегким делом ввиду растущего разнообразия: серьезные дизайнеры могут выбрать относительно большие устройства с двумя-тремя печатающими головками, в то время как для начинающих пользователей доступно множество простых в эксплуатации моделей с относительно скоромными характеристиками, но высоким уровнем автоматизации и вполне доступными ценами. Некоторые наиболее бюджетные устройства можно приобрести всего за 200-300 долларов, а цены на филаменты начинаются от 10 долларов за килограмм.
