В распоряжении интернет-источников оказались данные о характеристиках видеокарты GeForce GTX 870 на архитектуре Maxwell, которую компания NVIDIA, как ожидается, представит до конца текущего года. Об этом передает 3DNews.ru.

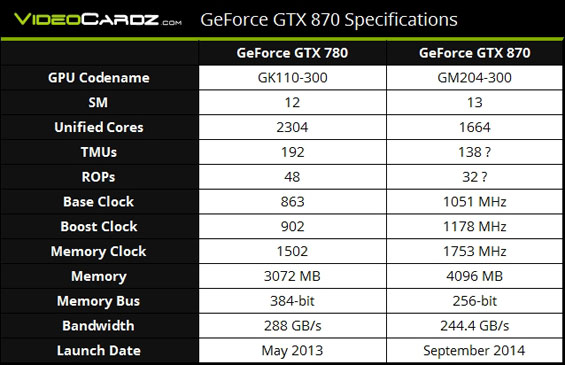

Основой графического ускорителя послужит чип GM204, изготовленный по 28-нанометровой технологии. Сообщается, что конфигурация GeForce GTX 870 предусматривает использование 13 потоковых мультипроцессоров: это означает, что суммарное количество ядер CUDA составит 1664.
Называется также количество текстурных модулей (TMU) и блоков растеризации (ROP) — 138 и 32 соответственно. Однако эта информация вызывает некоторые сомнения. Данные были получены с помощью предыдущей версии утилиты GPU-Z, которая буквально вчера обзавелась предварительно поддержкой NVIDIA GM204 и AMD Tonga.
Эталонные изделия GeForce GTX 870, судя по обнародованным данным, получат 4 Гбайт памяти GDDR5 с 256-битной шиной. Пропускная способность окажется на уровне 225 Гбайт/с.
Базовая частота ядра чипа якобы составит 1051 МГц, частота в режиме «турбо» — 1178 МГц. Максимальное значение рассеиваемой тепловой энергии — приблизительно 190 Вт.

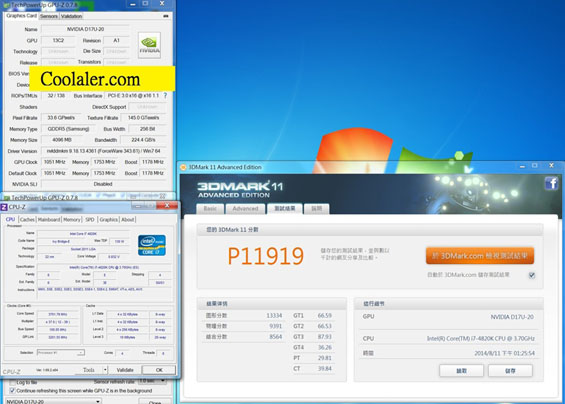

Приводятся также данные бенчмарка 3DMark11для GeForce GTX 870: результат равен 11 919 баллам.
Анонс нового графического ускорителя ожидается в сентябре.
